简易型压力分布量测系统


产品介绍






型号:EDX-100A
规格:EDX-100-1:8通道、EDX-100-2:16通道
特点:体积小,多种场合使用,性能稳定,测量信号类型多






简介

 I-Scan Lite是个操作简易的力量&压力分布量测系统。利用Tekscan具的薄型感测片,搭配I-Scan Lite操作软件以及USB数据撷取器,能够让您直接地在计算机上实时观测压力分布,并且进行“快拍”影像撷取。这套系统不仅提供了色彩鲜明、简单易懂的2-D、3-D压力分布影像,另外单次&多重的快拍功能,还能够让您进行压力观测、储存、比对以及数据分析。
应用

  • 测试&量测
  • 比对测试
  • 可靠度测试
  • 合格检查
  • 仪器架设
  • 夹送滚轮、密封颚、衬垫、软性密封
  • 网版印刷等


关键特色

  • 压力分布
  • 快拍纪录
  • 具绘图、分析能力
  • 多重快拍,实时观测
  • 多种传感器可供使用
  • 高空间分辨率
  • 可弯曲的薄膜感测片
  • 感测片耐久且可重复使用
  • 感测片耐久且可重复使用
  • 压力范围 0-25,000 psi (0-175MPa)
  • 架设容易
  • 操作容易
  • 8-bit 压力分辨率
  • 专业的工程师团队支持
  • 可升级至I-Scan系统

适用单位
装配线,研究&开发实验室,机械包装线,制造厂
适用产业
汽车业,半导体业,制药厂,体育用品业,人类工程,封装,造纸,印刷,管制机关,大学研究单位,还有更多…
软体特色

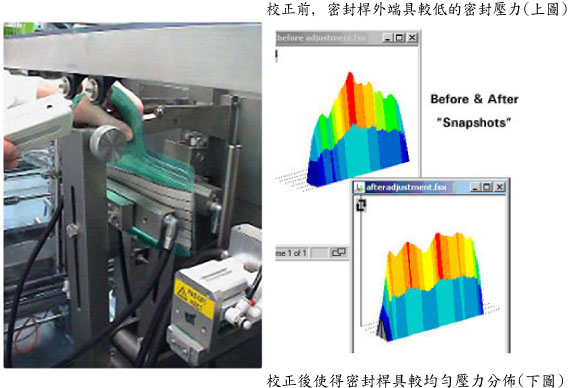

  • 2-D、3-D压力分布影像观测
  • 快拍压力量测
  • 实时绘图、分析和储存数据 (压力、力量、区域)
  • 利用可定位、调整尺寸的 “ focus boxes” 和
  • “lines” 功能,使用者可进行局部感测比对&分析
  • 同时观察&曲线比对多重量测成果
  • 可进行感测片单点校正
  • 工程单位选择
  • 以及更多…

感测片介绍

I-Scan Lite 能够与我们多数的感测片搭配使用,下面是我们传感器的特色总结

感测点数

标准2,288(可高达146,000)

空间密度

高达16,000sensels/in (248sensels/cm2)

空间分辨率

0.025 x 0.025in - 0.7 x 0.7in
(0.64 x 0.64mm - 17 x 17mm)

操作温度

15°F-140°F(-9°C-60°C)

感压面积

0.120.12in - 22.7 x 34.8in
(3.0 x 3.0mm - 578 x 884mm)

技术

压阻式

校正

利用力量控制装置,进行实地量测校正

压力范围

0-25,000 psi (0-175MPa)

感测厚度

0.004 in (0.1mm)

可选购之附加模块
I-Scan Lite Enhanced –
一个增强版的操作软件,能够提供额外的功能,如2-D轮廓显示、曲线绘图与数据分析,和增强版的校正功能等。同时,也能够选择附加单次或无限次数压力快拍功能,这能够让您在一个档案内储存一系列的静态压力量测结果,可以很轻松的进行压力比对。其它数据分析功能如压力峰值、重量和力量中心等,亦包括在其中。

Upgrade to I-Scan - I-Scan Lite
系统可以完整升级成I-Scan 系统,由于此二者间的档案格式是完全兼容的,所以升级前的档案,在升级后将不受到影响。

Equilibration/Calibration Devices –
利用气压装置在感测面上提供一均匀的压力分布,来标准化每个感测点的输出讯号,而系统会以电子化的方式,来补偿每个感测点所产生的差异性。

Wireless Capability - 能够为您的感测片和计算机提供一个无线连接装置,让您在撷取数据的操作上,能够更有弹性。
