简易型压力分布量测系统


产品介绍











简介

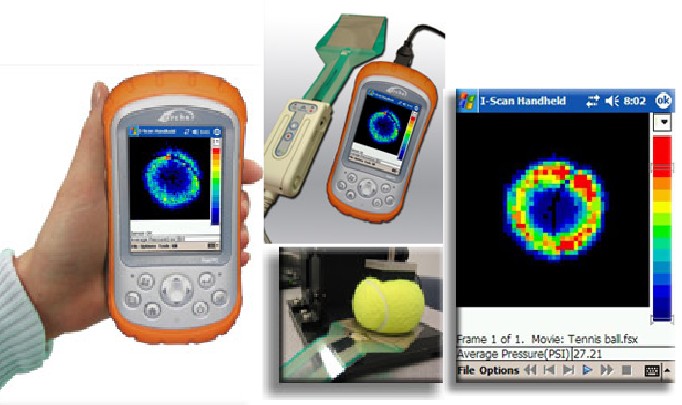

I-Scan Handheld掌上型压力分布传感器是一套低价而且非常轻便的压力量测系统。这套系统包括了一台 Pocket PC (PDA)执行I-Scan操作软件、感测连结接口和感测扫描仪,以及一组压力感测片。不但能够让您利用我们具而且超薄的感测片,量测两个接触表面间的压力负载,还可直接地在Pocket PC (PDA)上撷取并观测压力数据。
I-Scan Handheld掌上型压力分布传感器几乎可用于各种环境,量测表面间的压力分布。其应用的范围包括了
- 协助设备工程师调校仪器。
- 协助现场服务人员安装印刷机台和印刷轮
- 协助医疗人员监视手术期间(或之后)病患患部的压力情形
- 协助临床医生调整灼伤防护衣压力
- 协助外科医生于外科手术时平衡植入物的压力分布
- 协助汽车组装人员调整车门、车窗的关闭压力
由于I-Scan Laptop/Desktop 系统与PDA系统的档案格式能够完全兼容,因此当使用者在现场撷取压力数据完成后,便能够将数据传送回公司进行更多的数据分析。而I-Scan附加的功能,如感测片校准与压力数据分析等,亦能够在I-Scan计算机系统上处理完成。


应用

  • 测试&量测
  • 比对测试
  • 可靠度测试
  • 合格检查
  • 仪器架设
  • 夹送滚轮、密封颚、衬垫、软性密封
  • 网版印刷等


关键特色

  •             压力分布
  •             快拍纪录
  •             具绘图、分析能力
  •             多重快拍,实时观测
  •             多种传感器可供使用
  •             高空间分辨率
  •             可弯曲的薄膜感测片
  •             感测片耐久且可重复使用
  •             感测片耐久且可重复使用
  •             压力范围 0-25,000 psi (0-175MPa)
  •             架设容易
  •             操作容易
  •             8-bit 压力分辨率
  •             专业的工程师团队支持
  •             可升级至I-Scan系统

适用单位
装配线,研究&开发实验室,机械包装线,制造厂
适用产业
汽车业,半导体业,制药厂,体育用品业,人类工程,封装,造纸,印刷,管制机关,大学研究单位,还有更多…
软体特色

  • 2-D、3-D压力分布影像观测
  • 快拍压力量测
  • 实时绘图、分析和储存数据 (压力、力量、区域)
  • 利用可定位、调整尺寸的 “ focus boxes” 和
  • “lines” 功能,使用者可进行局部感测比对&分析
  • 同时观察&曲线比对多重量测成果
  • 可进行感测片单点校正
  • 工程单位选择
  • 以及更多…

感测片介绍

I-Scan Lite 能够与我们多数的感测片搭配使用,下面是我们传感器的特色总结

感测点数

标准2,288(可高达146,000)

空间密度

高达16,000sensels/in (248sensels/cm2)

空间分辨率

0.025 x 0.025in - 0.7 x 0.7in
(0.64 x 0.64mm - 17 x 17mm)

操作温度

15°F-140°F(-9°C-60°C)

感压面积

0.120.12in - 22.7 x 34.8in
(3.0 x 3.0mm - 578 x 884mm)

技术

压阻式

校正

利用力量控制装置,进行实地量测校正

压力范围

0-25,000 psi (0-175MPa)

感测厚度

0.004 in (0.1mm)

可选购之附加模块
I-Scan Lite Enhanced –
一个增强版的操作软件,能够提供额外的功能,如2-D轮廓显示、曲线绘图与数据分析,和增强版的校正功能等。同时,也能够选择附加单次或无限次数压力快拍功能,这能够让您在一个档案内储存一系列的静态压力量测结果,可以很轻松的进行压力比对。其它数据分析功能如压力峰值、重量和力量中心等,亦包括在其中。

Upgrade to I-Scan - I-Scan Lite
系统可以完整升级成I-Scan 系统,由于此二者间的档案格式是完全兼容的,所以升级前的档案,在升级后将不受到影响。

Equilibration/Calibration Devices –
利用气压装置在感测面上提供一均匀的压力分布,来标准化每个感测点的输出讯号,而系统会以电子化的方式,来补偿每个感测点所产生的差异性。

Wireless Capability - 能够为您的感测片和计算机提供一个无线连接装置,让您在撷取数据的操作上,能够更有弹性。
