M7600E 系列红外热像仪

型 号:M7600E系列
厂 家:Mikron
特 点:M7600E Pro采用双波段成像技术,具有红外图像和可见光图像热融合功能;大优势是内置1394火线接口,可通过PC实时高速采集数据。
温度分辨率:高达0.06℃




产品简介:

M7600E PRO是一款高性能便携式红外热像仪,可以和市场上任何一款红外热像仪媲美;M7600十分轻便,采用了高性能的非制冷焦平面氧化钒晶体探测器(UFPA),其长期工作的温度稳定性和探测器使用寿命比传统的硅探测器具有很大优势。
    M7600E PRO采用双波段成像技术,可同时拍摄红外图像和可见光图像,并且可以热融合图像,使得现场测试和后期数据处理更为便捷。自带录像功能,主机可存储1664幅热图像。
    数据输出多样化,通过取景器和LCD可以实时观看数据;通过CF卡可以存储数据;
    内置IEEE 1394火线接口,可以通过PC实时高速采集数据。
    人体工程学设计,单手操作,采用游戏杆操作模式,列表式菜单,五个一键式按钮,使用非常方便。
    自带取景器,非常适合于室外明亮场合使用。
    可折叠、可旋转3.5英寸LCD液晶屏。
    合金外壳,防尘防溅,满足IP54标准,还满足30G(IEC60068-2-27)抗冲击和3G(IEC60068-2-6)抗震动标准。
    除了标准的图像浏览和处理软件之外,还提供自动报告生成和图像分析软件,能够对多幅图像进行点线面趋势分析、等温线、快速自动生成报告等功能。
全辐射、集成可见光 / 红外成像双通道功能;易于使用、氧化钒晶体探测器、性能优异、高品质可旋转液晶显示屏,内置数码成像和语音记录,广泛应用于科研及电力、工业、石化、建筑预维护检测。


主要特点:
— 320 x 240非制冷焦平面(UFPA)氧化钒探测器
  — 高达0.06℃温度分辨率(在30℃时)
  — 温度范围-40至500℃,可扩展到2000℃
  — 焦距30cm至无穷远
  — 波长8-14μm
  — 空间分辨率1.2mrad
  — 实时成像(内存存储1664幅红外热图像)
  — 双通道成像,红外图像和可见光图像热融合功能
  — IEEE 1394火线实时高速数据传输
  — 配置取景器和3.5英寸可旋转高清晰液晶屏
  — 自动调整画面、自动增益和自动聚焦
  — 浏览、报告、实时采集软件
  — 望远镜头、广角镜头、鱼眼镜头等各种镜头可选

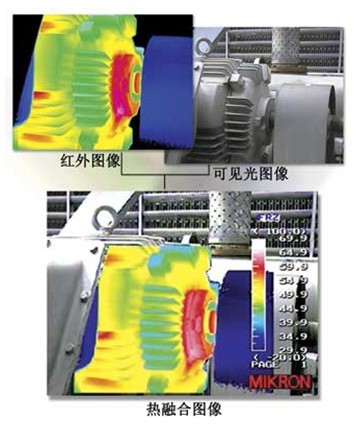

热融合功能:可见光图像和热图像融合
热融合是指M7600E 3.5英寸LCD显示屏在可见光的背景上显示红外热图像。热图像的比例可以在0-100%范围进行调整;通过热融合功能用户可以快速的查找并定位到微小故障。
所有的可见光图像和红外图像可以保存并通过IEEE 1394火线进行下载


















Mikron红外视窗
Mikron公司是自从1969年成立以来,一直是红外测温领域的领导者。Mikron公司提供红外产品为用户解决富挑战性的问题提供了强有力的手段。Mikron公司的红外热像仪可以选配2倍望远镜头、2倍广角镜头、66°鱼眼镜头及各种近焦镜头。Mikron公司生产的红外热像仪可以满足各种工程、设计和恶劣环境的使用。Mikron公司可以为土木工程、工业及研发等各个领域提供精确、高品质的红外热像仪。

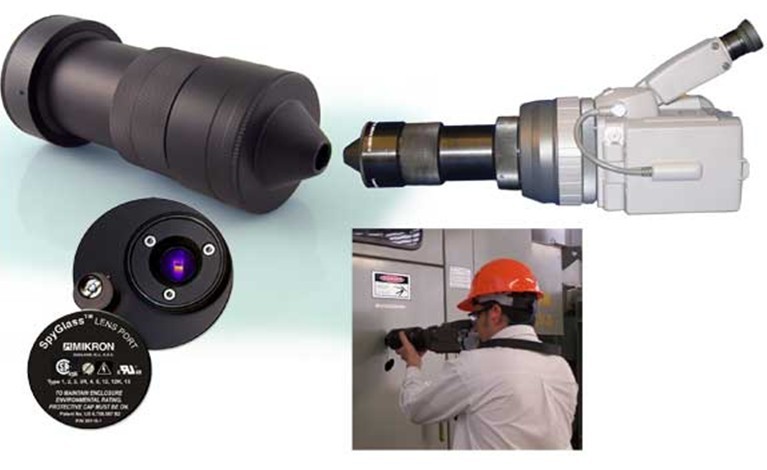

使用Mikron SpyGlass鱼眼镜头和红外视窗可以快速、轻松的对正在使用的电器柜发热故障进行检测。

为了提高红外检测的安全性和便捷性,使用SpyGlass鱼眼镜头和红外视窗使得电器开关设备的周期性预维护检测变得简单可行;检测时无需打开电器柜门,设备无需停工即可实行检测;也保证了检测的准确性;而且,保持柜门关闭降低了引起电弧的危险。
    — 无需打开设备外壳,无需断电即可进行红外检测,保证了检测的安全性,提高了检测效率;
    — 通过0.5" (13mm) 的检测孔检测即可检测到开关柜的整个视场;提供53°H x 40°V (66°对角)视域;
最小焦距3";
    — 景深长,在检测不同深度的电器柜时,无需重新聚焦;
    — 美国,可使用于Mikron 7500、7600和78XX系列红外热像仪;
    — 鱼眼镜头解决方案特性;
    — 鱼眼镜头解决方案特性。


具体参数

性能

 测温范围

 范围1:-40℃ - 1600℃

 范围2:0℃ - 500℃

 范围3:200℃ - 2000℃(可选)

 温度分辨率

 0.06℃(在30℃时)

 测量精度

 ±2℃ 或读数的 ±2%

 视域

 21.7°(H) X 16.4°(V)

 聚焦范围

 30cm至无穷远

 空间分辨率

 1.2mrad

 帧频

 8.5Hz

 探测器

 320 x 240 非制冷焦平面(UFPA)氧化钒探测器

 波长

 8.0 - 14.0μm

可见光数码相机

 像素

 41万

 有效像素

 752(H) x 480(V)

 视域

 30.1°(H) x 22.7°(V)

 灵敏度

 1 lux

 固定焦距

 30cm至无穷远

 自动暴光

 支持

 视频信号

 NTSC

显示功能

 黑白/彩色影像

 多种调色板可选

 红外/可见光组合显示

 提供

 等温带显示

 4个等温带

 多图显示

 12幅热图像

 多灵敏度显示

 提供

 线分布

 X,Y线(波形图显示)

输出/图像处理功能

 A/D分辨率

 14位

 注释

 文本和声音注释(30秒每图)

 实时视频采集

 实时存储(约1600张图片)

 图像处理功能

 可调水平线/灵敏度;多点温度显示(10点);多点辐射率显示(10点);△T显示;/最小(峰值保持)温度显示;报警(全屏或指定区域);2倍、4倍数字放大(运行/冻结);区域设置(5区域)

 显示

 取景器和3.5英寸LCD液晶屏(自动切换)

 视频输出

 多种调色板可选

 图像放大

 2:1,4:1(带空间滤波)

测量功能

 测量功能

 运行/冻结

 信噪处理(S/N)增益

 S2、S8、S16,空间滤波ON/OFF

 告警

 屏幕显示、声音告警(ON/OFF)

 间隔测量

 存储卡记录:2到3600秒间隔;触发功能

 辐射率调整

 0.1到1.00之间每0.01连续可调

 环境温度修正

 提供(包括内置NUC处理)

 背景补偿

 提供

 用户设置

 个性化预设置(多达10个预设置)

 自动功能

 全自动(水平、灵敏度、对焦);水平跟踪,自动增益控制

接口

 通信

 RS-232/C

 存储介质

 CF卡(热图像以.SIT或.BMP文件格式存储;可见光图像以.SIT或.JPEG文件格式存储;热图像/可见光组合图像以.BMP文件格式存储)

 视频信号输出

 NTSC/PAL组合视频信号,S-端子视频

 远程控制操作

 IEEE 1394(火线)接口

环境

 操作温度

 -15℃至50℃ 90%相对湿度或更低(无凝露)

 存储温度(不带电池)

 -40℃至70℃ 90%相对湿度或更低(无凝露)

 环境保护

 IP 54(IEC60529)

 抗冲击

 30G(IEC60068-2-27)

 抗震动

 3G(IEC60068-2-6)

电源系统

 电源

 AC适配器,100V至240V,DC 7.2V

 功率

 约6W

 电池工作时间

 约150分钟(带电量显示)

物理特性

 相机尺寸

 4.3″x 4.5″x 7.4″

 相机重量

 2.9lbs.(不含电池和LCD);3.5lbs(含电池和LCD)

 三脚架螺母尺寸

 1/4″-20标准三脚架尺寸

可选项

 镜头

 望远镜头、广角镜头、SpyGlass鱼眼镜头

标准配置

主机、锂电池2块、智能充电器、AC适配器和DC电缆、USB线、镜头盖、CF卡、携带箱、腕带、浏览软件,操作手册


详细资料下载:M7600E红外热像仪
