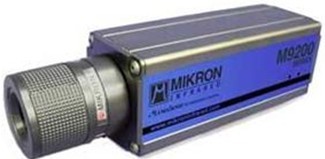

M9200 在线式红外热像仪

型 号:M9200系列
厂 家:Mikron
用 途:M9201是Mikron推出的640x480像素在线式红外热像仪,全数字实时动态成像,千兆以太网传输,通过计算机远程控制,优异的性能,是工业、科研领域高温测量的有力武器。
测量精度:读数的±0.5%




产品简介:

 M9200是Mikron推出的640x480像素在线式红外热像仪,全数字实时动态成像,千兆以太网传输,通过计算机远程控制,优异的性能,是工业、科研领域高温测量的有力武器。
主要特点:
千兆以太网实时动态数字图像传输
以每秒60次的速度测量超过30万个个点的温度
短波探测器,辐射率影响小
高精度,读数±0.5%
通过玻璃或石英视窗检测
测温范围600℃-3000℃
通过局域网远程监控
带制冷时,可承受最高达100℃环境温度
NEMA-4工业级防护


具体参数:

探测器

测温范围

600℃-1600℃,多达4个温度范围可选

800℃-3000℃,多达4个温度范围可选

波长

650-1080纳米(依赖于应用场景)

测量精度

读数的±0.5%

视场角

3.5°至33°HFOV(标准)

焦距

30cm - ∞(25mm镜头)

空间分辨率(IFOV)

依镜头而定

帧频

60Hz

探测器

640x480像素,非制冷焦平面(UFPA)氧化钒晶体探测器

波长

650-1080纳米(依赖于应用场景)

A/D分辨率

12位

环境温度校正

提供

接口

千兆以太网

环境

操作稳定

0℃ 至 50℃

存储温度(不带电池)

-40℃ 至 70℃

抗冲击

30G(IEC60068-2-29/JIS C 0042)

抗震动

3G(IEC60068-2-6/JIS C 0040)

电源系统

供电

24V直流

功率

10W(典型)

物理特性

尺寸

56mm x 62mm x 161mm 不带镜头

重量

1.5英镑(不含防护外壳)

远程控制功能

可进行热像仪类型、温度大小和范围的选择;可远程设置辐射率、环境温度补偿、传输损耗等操作

在线监控软件功能

实时图像采集

能够以最高60帧/秒的速度高速采集并输出实时动态数据,采集速度可设置;输出的实时动态图像带全部温度数据并按序存储;存储容量依赖于计算机硬盘空间;还能够单独抓拍红外图像,并带全部温度数据存储,以备后期分析处理

目标数据(ROI感兴趣区域)

能对最高达32个感兴趣区域(ROIs)进行最低温、最高温、平均温度计算;ROIs能够在实时视频上修改大小、移动等操作;最高可以有10个不同的ROI类型(点、线、折线、环形、矩形等);还能自定义ROI类型。

告警

能够针对单独的ROI区域进行最低温、最高温告警设置,产生软件告警或者数字信号输出告警,告警信息能够储存到文本文件或者日志文件,以备将来回顾使用

显示颜色

提供多种调色板,可根据需要选择适合的颜色,提供最清晰的红外图像细节

等温带显示

通过红外图像提供温度故障的可视化显示,通过等温带能够设置温度范围,在红外图像上显示特殊的颜色

图像加权平均和差值

能够对当前的红外图像与抓拍图像或载入图像做对比

运行均值处理

能够对最高达16幅图像进行均值处理降噪

标准配置

主机、AC适配器、DC电缆、以太网线、镜头盖、携带箱、以太网卡、操作手册CD
