人体压力分布量测系统
产品介绍



简介

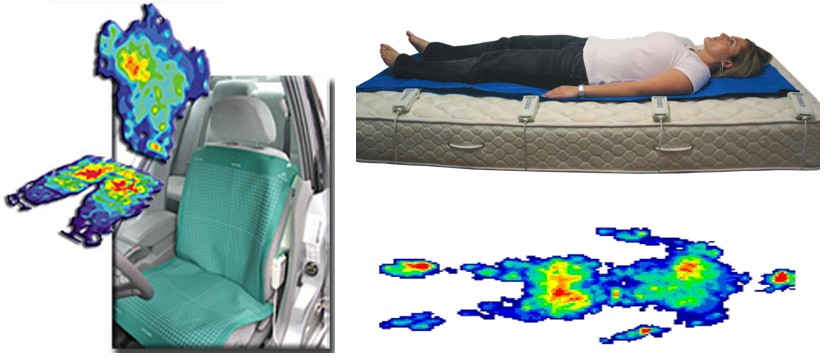

BPMS量测系统主要用途是设计于量测人体作用在座位、床垫、座垫和背垫上的压力分布情形。这套系统包括了USB数据撷取器、操作软件和薄膜压力感测片(感测垫)。
此套系统所褡配的感测片, 其空间分辨率最高可达每平方公分具一个感测点,每片感测片可包括高达2,016个感测点个体。系统并且可扩充及支持多组感测片同时操作,最多可扩充到同时处理16,128个感测点。而感测片细薄的厚度,能够让您安心的安装在您的测体上,却不破坏原始接触表面的性质。结合了这些特色,使得本产品能够精准的量测局部压力的峰值,以及整体压力的分布状态。


应用

  • 支持座椅表面设计
  • 填料数量
  • 背垫、坐垫外型
  • 背垫、坐垫轮廓
  • 座位尺寸
  • 坚固性
  • 汽车驾驶座设计
  • 医院、居家床垫设计
  • 材料测试
  • 舒适度分析
  • 寿命测试﹣在长时间和不同条件的使用情况下,支撑面的支撑状态
  • 心理学研究


关键特色

  • 压力分布图
  • 动态纪录和倒带观测
  • 具绘图、分析能力
  • 实时观测
  • 不论小、大的区域,感测片皆能涵盖
  • 高空间分辨率
  • 可弯曲的薄膜感测片 ( 厚0.014in / 0.35mm )
  • 感测片操作容易、耐用且可重复使用
  • 感测片容易更换﹣毋须更换所有的感测面
  • 取样频率:USB界面为0~100Hz,
  • PCI卡则为0~127Hz。
  • 8-bit 压力分辨率
  • 专业的工程师团队支持

适用单位

研究&开发实验室、测试&设计部


适用产业

床垫、座椅、坐垫、自行车、机车、汽车业,以及大学研究机构等,还有更多…

软体特色

  •  动态压力撷取
  • 纪录压力输出
  • 量测结果支持影像文件操作(录像)
  • 实时显示2-D和3-D量测数据
  • 3 x 3 或 5 x 5内插法显示
  • 绘制完整量测之压力&力量曲线
  • ASCII档案输出
  • 量测影像之显示可支持单元格或逐格动画播放
  • 可单独分析特定范围
  • 显示力量的中心和其重心轨迹
  • 同时观察&比对多重量测成果
  • 以及更多…

感测片介绍

感测片型号

感测片数量

感测面积

感测点数量

空间分辨率

量测范围

5315

1张

488 mm x 427 mm (19.2 in x 16.8 in)

2,016

6.25 sensels/in2
(1 sensel/cm2)

0-250mmHg
(0-5 psi)

2张

976 mm x 427 mm (38.4 in x 16.8 in)

4,032

4张

1,952 mm x 427 mm (76.8 in x 16.8 in)

8,064

8张

1,952 mm x 854 mm (76.8 in x 33.6 in)

16,128

5330

1张

471 mm x 471 mm (18.56 in x 18.56 in)

1,024

3.0 sensels/in2
(0.5 sensel/cm2)

0-250mmHg
(0-5 psi)

2张

976 mm x 427 mm (37.12 in x 18.56 in)

2,048

5350

1张

417 mm x 386 mm (16.4 in x 15.2 in)

1,558

6.25 sensels/in2
(1 sensel/cm2)

0-250mmHg
(0-5 psi)

2张

834 mm x 386 mm (32.8 in x 15.2 in)

3,116

4张

1,668 mm x 386 mm (65.6 in x 15.2 in)

6,232

8张

1,668 mm x 772 mm (65.6 in x 30.4 in)

12,464

5400N

1张

578 mm x 884 mm (22.7 in x 34.8 in)

1,768

2.23 sensels/in2
(0.3 sensel/cm2)

0-250mmHg
(0-5 psi)

2张

578 mm x 1,768 mm (22.7 in x 69.6 in)

3,536

3张

1,734 mm x 884 mm (6.81 in x 34.8 in)

5,304

4张

2,312 mm x 884 mm (90.8 in x 34.8 in)

7,072



可选购之附加模块
Video Synchronization
让您的量测压力数据能够在BPMS的操作软件下,以录像的方式呈现并且纪录,增加量测成果的应用性。

Equilibration/Calibration Devices
使用气压和真空装置在感测片表面上提供一均匀的压力分布,来标准化每个感测点的输出讯号,而系统会以电子化的方式,来补偿每个感测点所产生的差异性。

Vacuum Calibration Device
5330型感测片专用校正器。仪器会在感测面上提供一均匀的压力分布,来标准化每个感测点的输出讯号。系统能够以电子化的方式,补偿每个不同的感测点所产生的差异性。
Wireless Capability:“无线操作模块” 能够为您的感测片和计算机提供一个无线连接装置,让您在撷取数据的操作上,能够更有弹性。

PCI Card/Handle
取代标准USB 连接接口,提供更高的取样速率(127Hz)。不适用于5330型感测片
