雨刷力量分布量测系统

产品介绍





简介

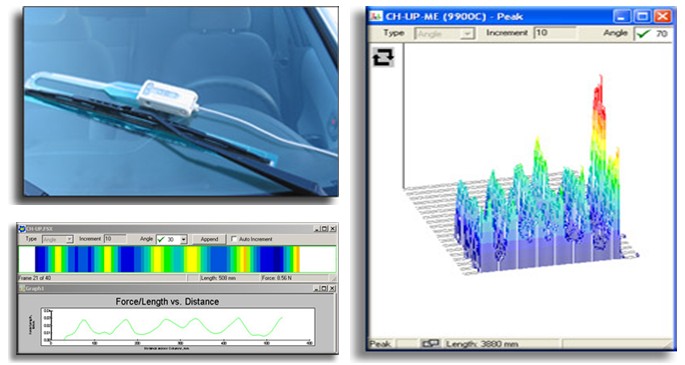

 Wiper可以在多种不同的环境条件下,为您量测雨刷刮片作用于玻璃上的力量分布图形。这套系统可用于研究和开发雨刷、刮片等产品,让雨刷达到更好的效果。Wiper系统包括了USB数据撷取器、操作软件、平衡/校正装置(Model #PB5D)以及Tekscan的薄型(0.004 in/0.1 mm)可弯曲感测片,可量测行驶间的动态压力分布图形,而量测的结果,则取决于汽车行驶的速度、风速,以及雨刷摆动位置等不同的条件。
设计一个真正能够有效清洁玻璃的雨刷是很不容易的,有许多的限制,如雨刷不同的长度、硬度、不均匀的压力、玻璃弯曲的弧度、复杂的机械驱动结构,以及各种不同的风压条件等,造成了在材料选择和动力设计上许多具挑战性的问题,Wiper系统能够量测整个雨刷的压力分布,提供您重要的观查力,让您了解如何改进设计,并克服上面这些复杂的问题。


应用

  • 雨刷设计 - 此系统即为针对此应用而设计

关键特色

  • 动态纪录和倒带观测
  • 具绘图、分析能力
  • 实时观测
  • 可弯曲的薄膜感测片
  • 感测片延着长度方向,包含了近百个独立感测点
  • 感测片耐久且可重复使用
  • 简易USB接口连结
  • 可携式
  • 灵敏度高
  • 系统佳化应用
  • 专业的工程师团队支持

适用单位
研究&开发实验室, 设计&测试部门

适用产业

雨刷&汽车业

软体特色

  • 动态力量数据撷取
  • 雨刷刮片角度显示
  • 实时2-D、3-D压力影像纪录、观测
  • 支持影像倒带操作(录像)
  • 观测数据逐格显示
  • ASCII档案输出
  • 量测影像显示支持单元格或多格动画播放
  • 独立分析特定范围
  • 同时观察&比对多重量测成果
  • 以及更多…

感测片介绍

感测片型号

9901

9920

感测点数

96

128

空间分辨率

4.0sensels/linear in
(1.57sensels/linear cm)

4.0 sensels/linear in
(1.57 sensels/linear cm)

感测面积

24 in x 0.4 in
(610 mm x 11 mm)

32 in x 0.81 in
(813 mm x 20.5 mm)

技术

压阻式

校正

利用力量控制装置,进行实地量测校正

取样频率

8 Hz

压力范围

0-10 psi

厚度

0.004 in (0.1mm)


可选购之附加模块
  Wireless Capabil
“无线操作模块” 能够为您的传感器和计算机提供一个无线连接装置,让您在撷取数据的操作上,能够更有弹性。
