足部压力分布量测系统

产品介绍



简介



BPMS量测系统主要用途是设计于量测人体作用在座位、床垫、座垫和背垫上的压力分布情形。这套系统包括了USB数据撷取器、操作软件和薄膜压力感测片(感测垫)。
此套系统所褡配的感测片, 其空间分辨率高达每平方公分具一个感测点,每片感测片可包括高达2,016个感测点个体。系统并且可扩充及支持多组感测片同时操作,可扩充到同时处理16,128个感测点。而感测片细薄的厚度,能够让您安心的安装在您的测体上,却不破坏原始接触表面的性质。结合了这些特色,使得本产品能够精准的量测局部压力的峰值,以及整体压力的分布状态。


应用

  • 运动应用,如跑步、足球、棒球、篮球、步行、曲棍球、橄榄球、滑雪、高尔夫等运动进行足部压力和步伐分析
  • 立即判断复健、矫正效果
  • 观测步伐异样
  • 预测&降低高危险区的压力
  • 评估旋转(转身)所偏移的力量中心位置
  • 为运动或手术后的客户,控管重量承受
  • 监控退化的足部问题
  • 评估活动力不足所产生的高压区域
  • 手术前后状况评估
  • 判定潜在的患处所在
  • 观测足部长度差异


 产品优势

  • 完整纪录运动情形,不会遗失任何数据
  • 不论任何场地、时间与距离,皆可使用
  • 随处皆可让您为客户提供产品展示与服务
  • 不会妨碍活动进行
  • 安装轻松、快速
  • 提升医学矫正和鞋类的效果与质量
  • 减低重复复健的需求,亦能节省经费
  • 提升患者的满意度
  • 利用此系统为患者进行治疗和医疗数据分析
  • 让患者能够实际观查到量测结果,以提升患者信任度
  • 让您的练习(复健)与众不同


适用单位


运动医疗、职业运动训练中心、私人训练、足部医疗研究室、伤护中心、医院、大学、复健中心、儿童医院、临床应用,以及更多…


适用人员

整形外科医生、运动训练员、物理治疗师、足科医生、矫形器制作师、义肢矫形师、研究员、脊椎按摩师、制鞋厂、制造商,以及更多…


软体特色

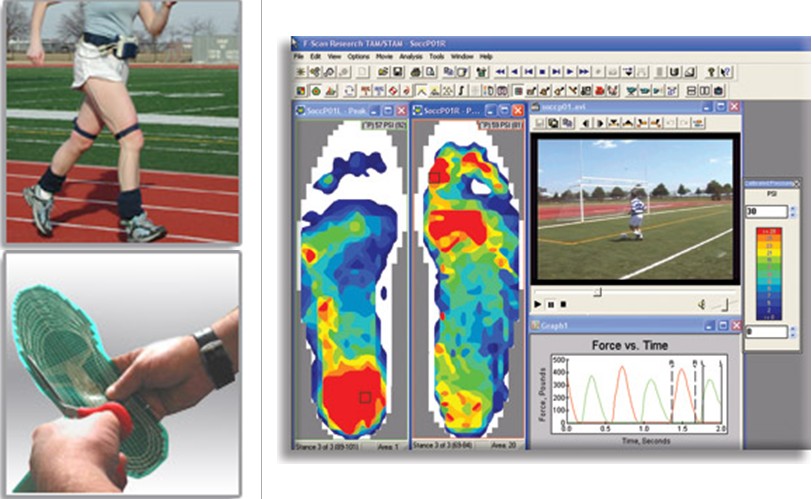

  • 实时动态记录&显示2-D和3-D量测数据
  • 显示完整量测之压力图形&力量曲线
  • 观测数据逐格显示
  • 同时比对不同测试条件前后的压力差异
  • 可计算 力量-时间积分值(FTI)
  • 逐格动画显示单/多重状态影像
  • 能够独立分析足底局部区域
  • 平均多重姿势数值
  • 提供(输入&输出)客户量测影像档案
  • 显示力量的中心和其移动轨迹

感测片介绍

感测点数

960 sensels/foot

空间分辨率

25 sensels/in2
(4 sensels/cm2)

感测片尺寸

可自尺寸14号感测片,依实际需求自行裁剪

技术

压阻式

校正

以已知力量的应用,或控制力量实际量测进行校正

取样频率

165 Hz

压力范围

1-150 psi(亦有其它范围可供选择)

厚度

标准0.007 in ( 0.15mm)



可选购之附加模块
Research Software
这套软件提供了更近一步的分析功能,如额外的曲线绘图、足部结构局部分析,以及ASCII格式输出等。

TAMTM (Timing Analysis Module)
能够计算完整步态周期内,各个足部动作所占的的时间百分比,并与正常的步态情形作比较。

CoM’nalysis (Center of Mass Analysis)
此软件能够计算&显示分析参数,用以比对身体重心位置的变化及表现特征,包括左右重量对称性、步伐标准度及效率等。

Video Synchronization
能够同时回顾观测动作影像及量测数据,复审步态压力图形。

F-SocketTM
额外的传感器和操作软件,让您使用现有的F-Scan仪器,就能为义肢安装等应用,实时量测装设的压力和力量大小。

F-MatTM 或 HR MatTM
F-Mat & HR-Mat 皆为内附力量/压力感测片的地垫,能够让您直接地使用。HR-Mat 能够提供较高分辨率的量测效果。

Grip TM
额外的感测片和操作软件,能够提供握力量测以及人体工学研究。
