压力分布量测系统


产品介绍











简介

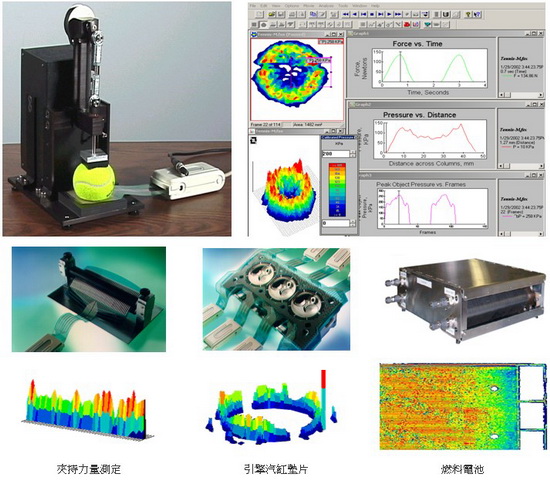

 I-Scan是一套操作简易的力量/压力分布量测系统,能够藉由您的计算机直接显示、纪录并储存静态和动态压力信息。整套系统包括了操作软件、数据撷取器和感测片。另外还有超过200种不同外型、尺寸的感测片可供您选择。另有其它各项功能的系统及客制化的服务,能满足您特殊的应用。I-Scan 具有的技术,在全球研发、量测和品管的应用当中,扮演了一个关键的角色。我们轻薄、可弯曲的感测片能够降低量测干扰,给予您真实的量测结果,几乎适用于各种应用。这些特色再搭配我们分辨率(约1,600 sensels/in2或248 sensels/cm2 )的能力,已经让我们成为业界解决各种不同压力量测问题的领导者。I-Scan系统提供了操作容易的压力感测技术。不但能够实时显示接触压力量测数据,还可以利用各种图表和输出ASCII文件至其它程序进行数据分析。至今为止,我们已经为许多公司节省了上百万的设计、验证经费,让他们能够重新更有效率地规划生产成本。
应用

  • 燃料电池组装
  • 测试&量测
  • 研究&开发
  • 滚轮压夹
  • 薄片压制
  • 仪器架设
  • 品质控管
  • 密封检测
  • 扣件
  • 汽车
  • 煞车&摩擦盘
  • 触媒转化器
  • 硬衬垫&螺栓连接器
  • 软管夹&接合器
  • 握力&人体工学
  • 晶圆和玻璃抛光
  • 液晶显示器制程
  • 充模
  • 弹性压力衣
  • 机器人
  • 模具喷嘴
  • 包装&密封
  • 刮印片平衡
  • 铁路应用



关键特色
  • 压力分布图
  • 动态纪录和倒带观测
  • 具绘图、分析能力
  • 实时观测
  • 多种传感器可供使用
  • 高空间分辨率
  • 可弯曲的薄膜感测片
  • 传感器耐久且可重复使用
  • 取样频率0-127Hz
  • (超过每秒 830,000 sensels)
  • 压力范围0~25,000psi(0~175mpa)
  • 8-bit 压力分辨率
  • 专业的工程师团队支持
  • 可弯曲的薄膜感测片


适用单位
研究&开发实验室,制造厂,测试设备实验室
适用产业
汽车业,半导体业,制药厂,体育用品业,人体工程,封装,造纸,印刷,管制机关,大学研究单位,还有更多…
软体特色

  •  实时显示2-D和3-D量测数据
  • 动态压力撷取
  • 支持动态画面记录及播放功能
  • 量测影像显示支持单一画面或连续画面动态播放
  • 实时绘图、分析和储存数据 (压力、力量、区域)
  • ASCII档案输出
  • 独立分析特定范围
  • 显示重心点和其移动轨迹
  • 可同时观察及比对多重量测成果
  • 以及更多…

感测片介绍

感测片型号

9901

9920

感测点数

96

128

空间分辨率

4.0sensels/linear in
(1.57sensels/linear cm)

4.0 sensels/linear in
(1.57 sensels/linear cm)

感测面积

24 in x 0.4 in
(610 mm x 11 mm)

32 in x 0.81 in
(813 mm x 20.5 mm)

技术

压阻式

校正

利用力量控制装置,进行实地量测校正

取样频率

8 Hz

压力范围

0-10 psi

厚度

0.004 in (0.1mm)

可选购之附加模块

Virtual System Architecture? (VSA)
我们的虚拟系统架构(VSA)软件,能够让您轻易地完成大面积的量测操作。只要将多个感测片相邻装置在一起, 再透过VSA系统,便能够一次量测出大范围面积下的压力分布。
Video Synch?
让您的量测压力数据能够在Tekscan的操作软件下,同步以录像的方式呈现并且纪录,增加量测成果的应用性。
API (Application Program Interface)
Tekscan的 API 系统能够让具专业计算机知识的使用者,近一步地修改程序,以直接从Tekscan的感测片或我们的数据缓冲区内,撷取量测数据。
Matlab? Interface
能够让您将量测结果,以我们的标准档案格式输出至Matlab环境,以提升数据分析的能力。
Equilibration/Calibration Devices
使用气压或真空装置在感测面上提供一均匀的压力分布,来标准化每个感测点的输出讯号,而系统会以电子化的方式,来补偿每个感测点所产生的差异性。
